JUDO JHF-T 3/4" – 2"
Popis
Filtr pro otopné soustavy s odkalením, těleso z litiny izolované polystyrenem. Vybaven odvzdušnovacím a odkalovacím ventilem. K filtraci mechanických nečistot dochází na nerezových kartáčích. Připojení šroubením. Instalace se provádí do zpátečky cirkulace otopné soustavy.

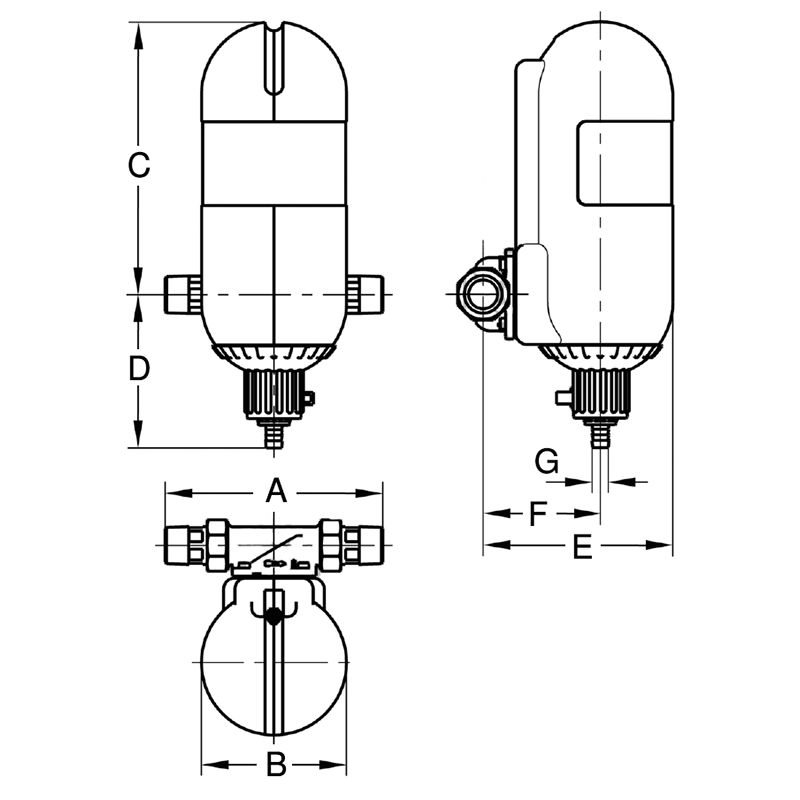

| Obj. číslo | Průtok | Připojení | Hmotnost | Provozní tlak | Teplota vody | Montážní délka (mm) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JD46100600 | 2 m3/h | 3/4" | 5 kg | 0,15–1 MPa | max. 90 °C | 180 | 180 | 130 | 245 | 138 | 170 | 105 | 15 |
| JD46100700 | 3 m3/h | 1" | 5,5 kg | 0,15–1 MPa | max. 90 °C | 195 | 195 | 130 | 245 | 138 | 170 | 105 | 15 |
| JD46100800 | 4 m3/h | 1 1/4" | 6 kg | 0,15–1 MPa | max. 90 °C | 230 | 230 | 130 | 245 | 138 | 175 | 105 | 15 |
| JD46100900 | 6 m3/h | 1 1/2" | 15 kg | 0,15–1 MPa | max. 90 °C | 252 | 252 | 342 | 245 | 138 | 234 | 169 | 15 |
| JD46101000 | 8 m3/h | 2" | 16 kg | 0,15–1 MPa | max. 90 °C | 280 | 280 | 342 | 245 | 138 | 242 | 177 | 15 |
