Stáhnout případovou studii: Případová studie Botanica ŠV.pdf
Od té doby zde i díky naší technologii bylo dosaženo úspory přesahující 10 milionů litrů pitné vody. Jedná se o objem zhruba 4 olympijských plaveckých bazénů.

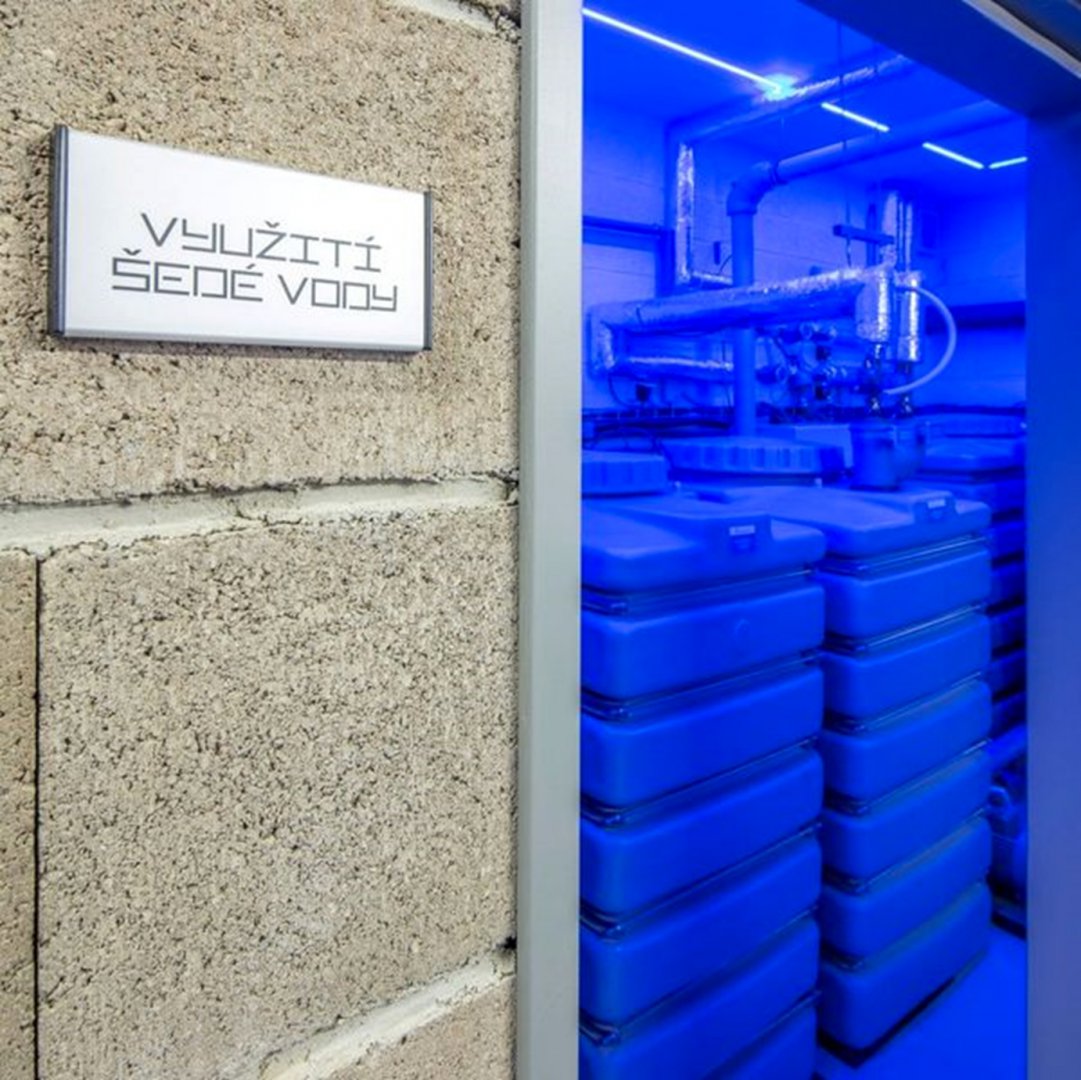

Zde se můžete podívat, jak naše úpravny šedých vod fungují.
Níže si pak můžete pročíst detailní popis tohoto pilotního projektu, který byl brzy následován dalšími instalacemi.
Jsme nesmírně rádi, že naše technologie pomáhají šetřit jak cenné přírodní zdroje, tak prostředky klientů.
Profil zákazníka
Skanska je čtvrtou největší developerskou a stavební skupinou na světě a v České republice působí od poloviny devadesátých let.
Skanska Reality a.s. se stala od 1. ledna 2014 samostatnou společností spadající přímo pod mateřskou společnost Skanska AB se sídlem ve Švédsku. Na českém trhu však působí již dlouhá léta a je jedním ze čtyř největších hráčů pražského developerského trhu. Rezidenční development nabízí kompletní servis k naplnění jedné ze základních potřeb – bydlení. Zahrnuje vyhledávání a nákup pozemků, vývoj nových projektů v oblasti bytové výstavby a následný prodej prostřednictvím vlastní realitní kanceláře
Skanska Property Czech Republic, s.r.o., dceřiná společnost švédské skupiny Skanska Commercial Development Europe (SCDE), je zkušeným developerem v oblasti rozvoje komerčních nemovitostí.
Společnost spravuje všechny realizované projekty od prvotního konceptu až po pronájem celé budovy. Projekty společnosti Skanska jsou mezi nájemci oblíbeny zejména pro svůj šetrný přístup k životnímu prostředí, stejně jako pro vysoký standard dokončení a kvalitu použitých materiálů.
Potřeba zákazníka

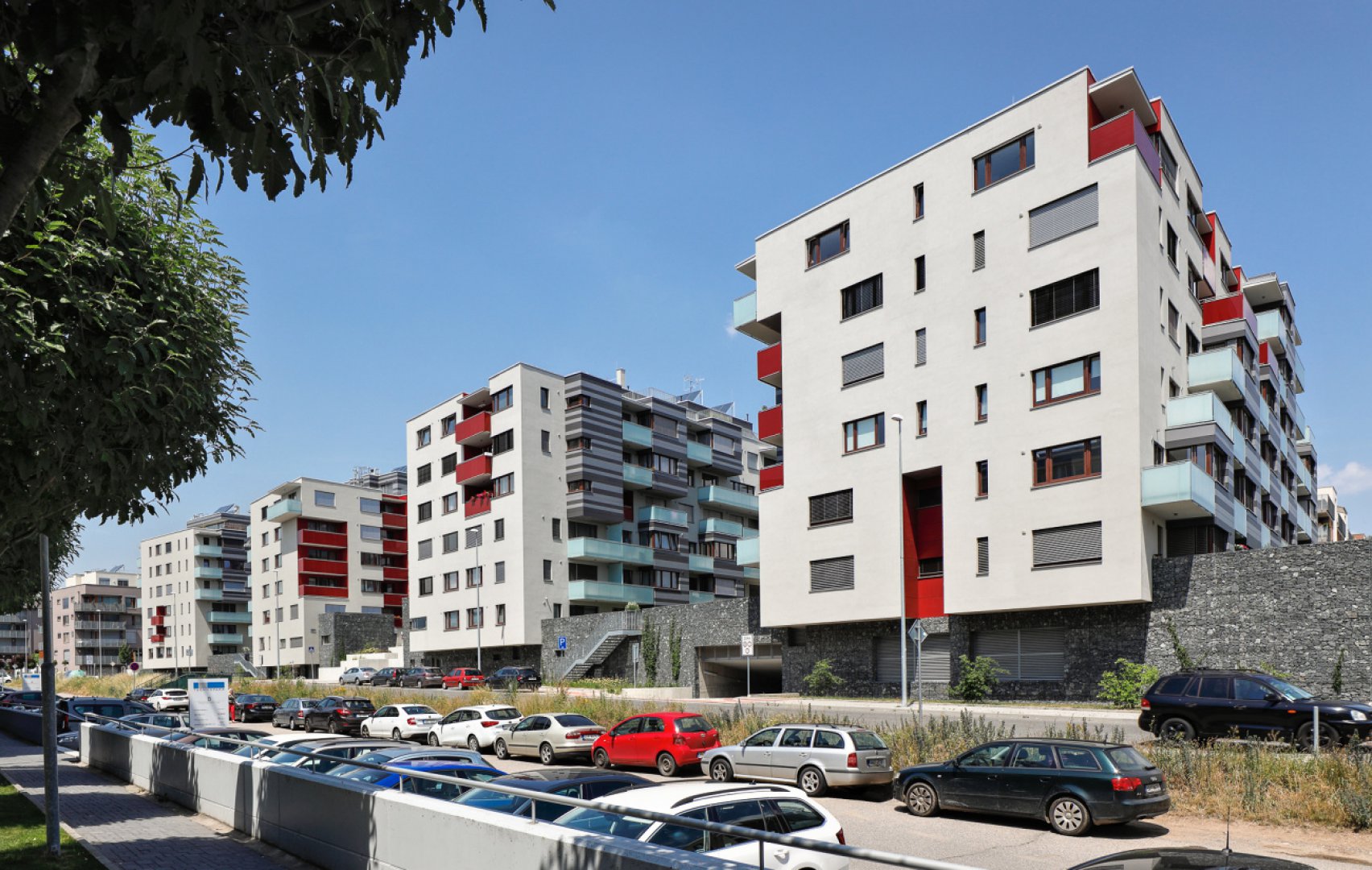

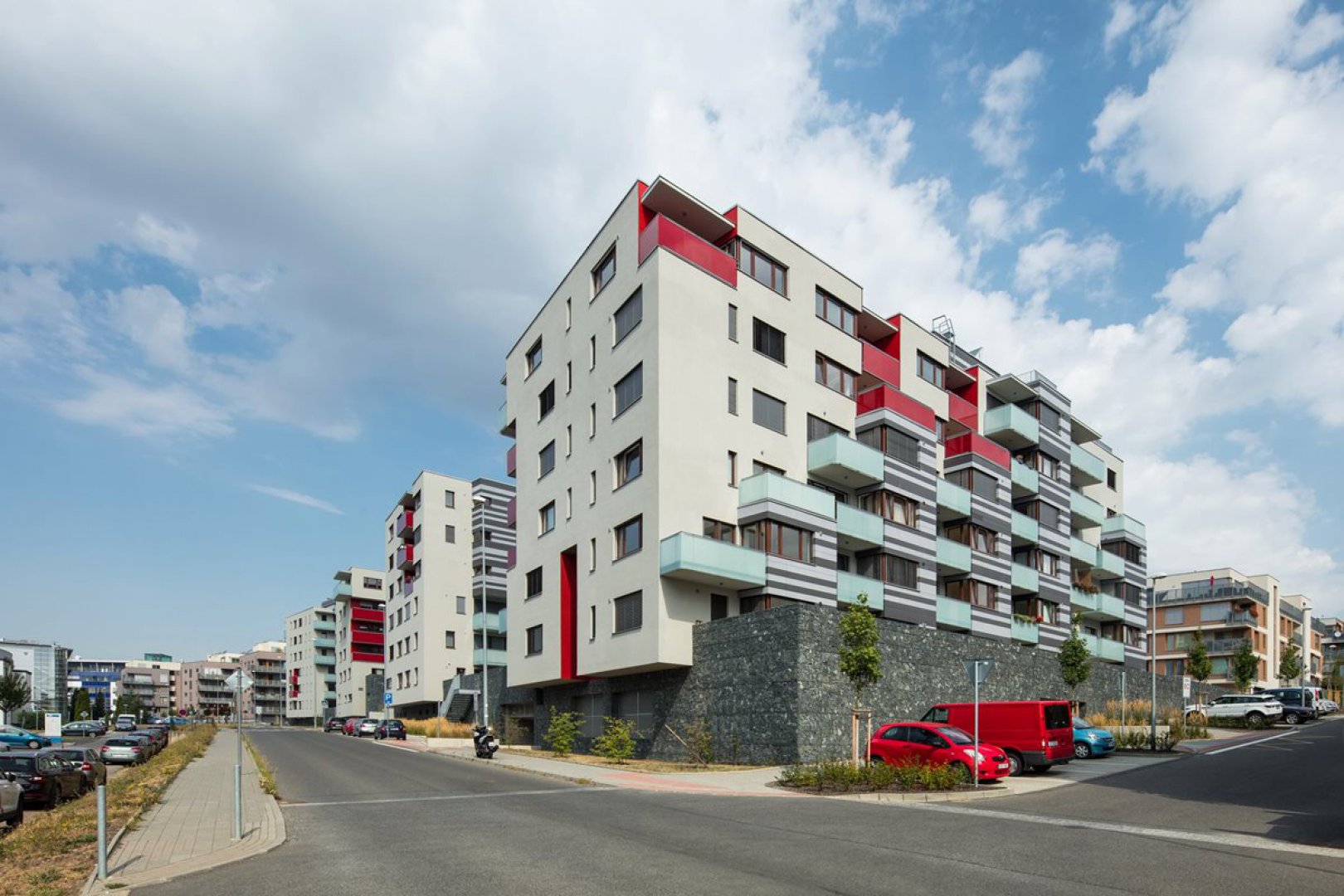

Společnost Skanska rozvíjí svou stavební činnost v projektu Botanica na Praze 5 již několik let. O byty v řadových nebo bytových domech je díky lokalitě, čistotě ovzduší a dostupné zeleni mimořádný zájem. Přesto se společnost rozhodla posunout standard dvou posledních obytných souborů na ještě vyšší standard než doposud. Jímáním dešťové vody pro závlahy zelených ploch a využitím upravené šedé vody pro splachování WC se tato stavba jako první v republice posunula do nejvyššího evropského standardu v bytové výstavbě.
Vstupní parametry
ZADÁVACÍ LIST SUBDODÁVKY PRO STAVBU „Botanica – Vidoule K3/K4“
| Předmět subdodávky: | |
| Název stavby: | Botanica – Vidoule K3/K4 |
| Místo stavby: | Pekařská ulice, Praha 5 - Jinonice |
| Název výběrového řízení: | Technologie šedé vody |
| Termín realizace: | |
| Zahájení: | srpen/2016 – montáž nádrží |
| Dokončení: | únor/2017 – montáž a zprovoznění technologie |
Zadání – Botanica, etapa K3 / K4
| Počet bytových jednotek: | 99 |
| Počet osob: | 238 |
| Předpokládané množství odpadní vody v l na 1 osobu/den: | 106 l |
| Předpokládaná produkce odpadních vod: | 25,23 m3/d |
| Předpokládaná celková produkce odpadních vod za rok: | 9.209 m3/r |
| Předpokládané množství šedých vod (47 %): | 4.328 m3/r |
| Předpokládané využití recyklovaných šedých vod na splachování WC: | 25 l/os./d |
Předpokládané využití šedé vody (= potřeba bílé vody) na splachování WC v celém objektu a po celý rok:
25 * 238 * 365 = 2.172 m3/r
Při potřebě recyklovat cca 2.172 m3/rok, znamená vyrobit denně 5,95 m3/d bílé vody.
Je zvolen systém šedých vod o objemu 6 m3.
Zadání – Botanica, etapa K1 / K2
| Počet bytových jednotek: | 64 |
| Počet osob: | 153 |
| Předpokládané množství odpadní vody v l na 1 osobu/den: | 106 l |
| Předpokládaná produkce odpadních vod: | 16,2 m3/d |
| Předpokládaná celková produkce odpadních vod za rok: | 5.913 m3/r |
| Předpokládané množství šedých vod (47 %): | 2.779,1 m3/r |
| Předpokládané využití recyklovaných šedých vod na splachování WC: | 25 l/os./d |
Předpokládané využití šedé vody (= potřeba bílé vody) na splachování WC v celém objektu a po celý rok:
25 * 2153 * 365 = 1.396 m3/r
Při potřebě recyklovat cca 1.396 m3/rok, znamená vyrobit denně 3,82 m3/d bílé vody.
Je zvolen systém šedých vod o objemu 4 m3.
Do technologie budou svedeny vody z koupelen, z nádrže dešťových vod a pitná voda.
Naše nabídka – Botanica K3 / K4
NABÍDKA č. 520161108
Název akce: Šedá voda pro bytový dům Botanica K34

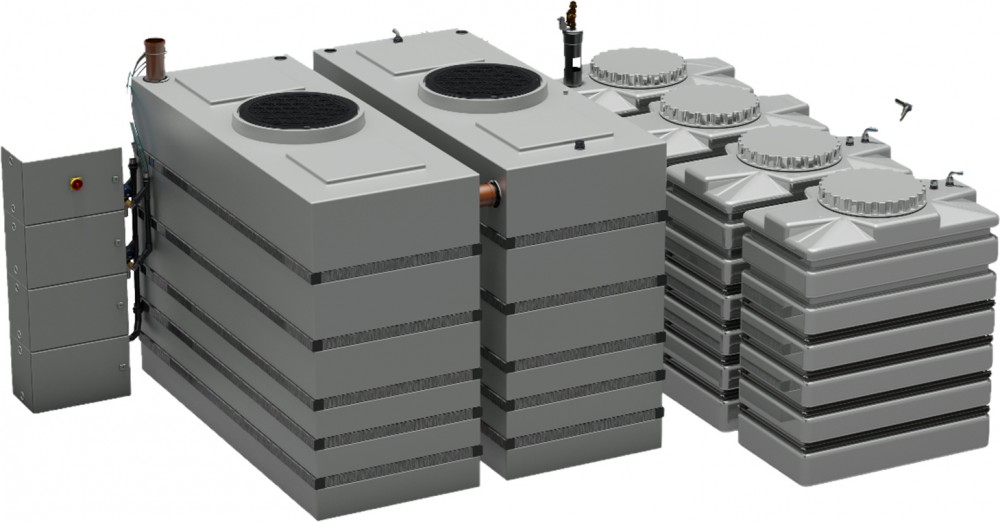

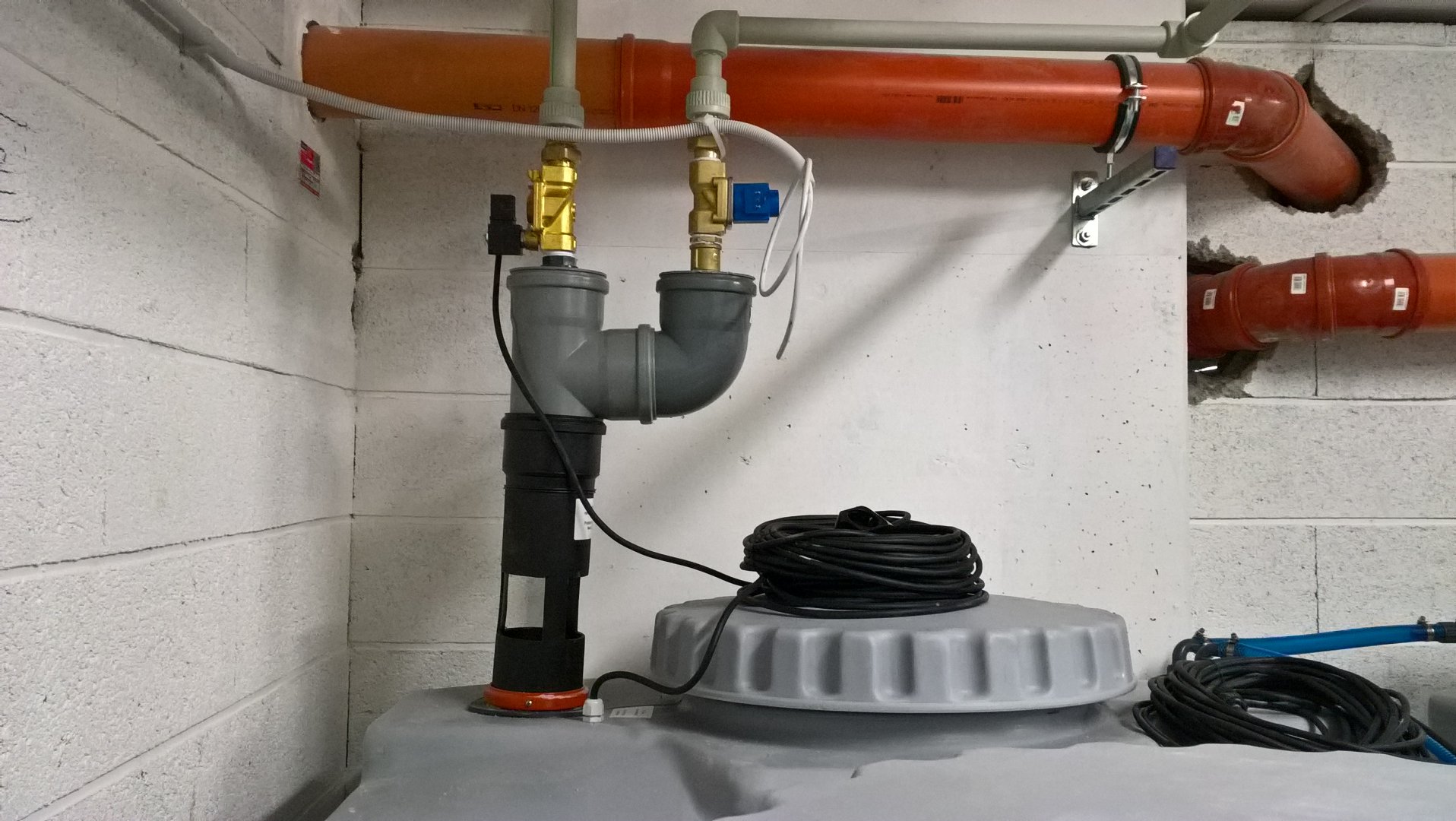

Šedá voda natéká do sedimentační jímky, kde dojde k sedimentaci nečistot, které jsou těžší než voda.

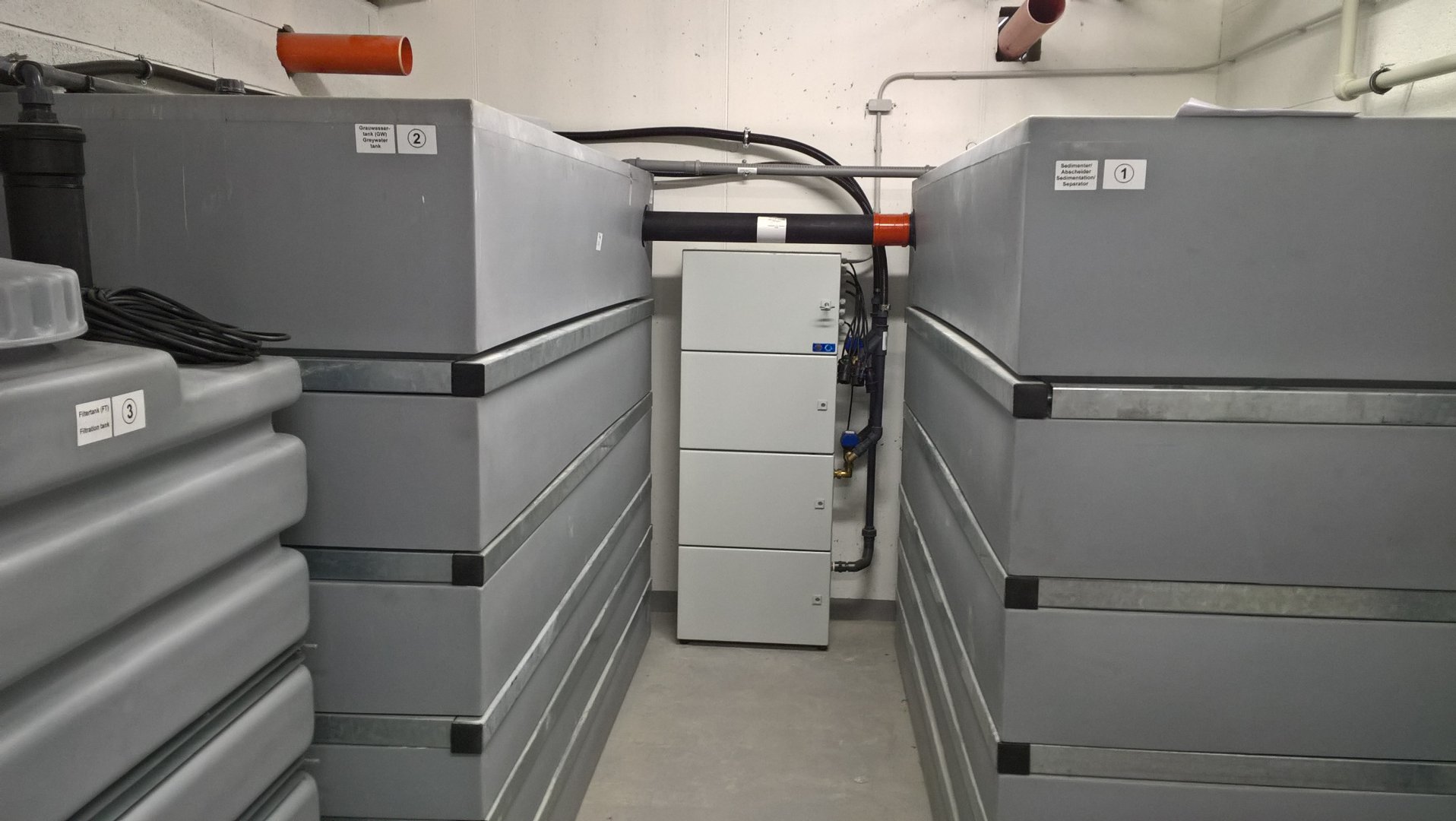

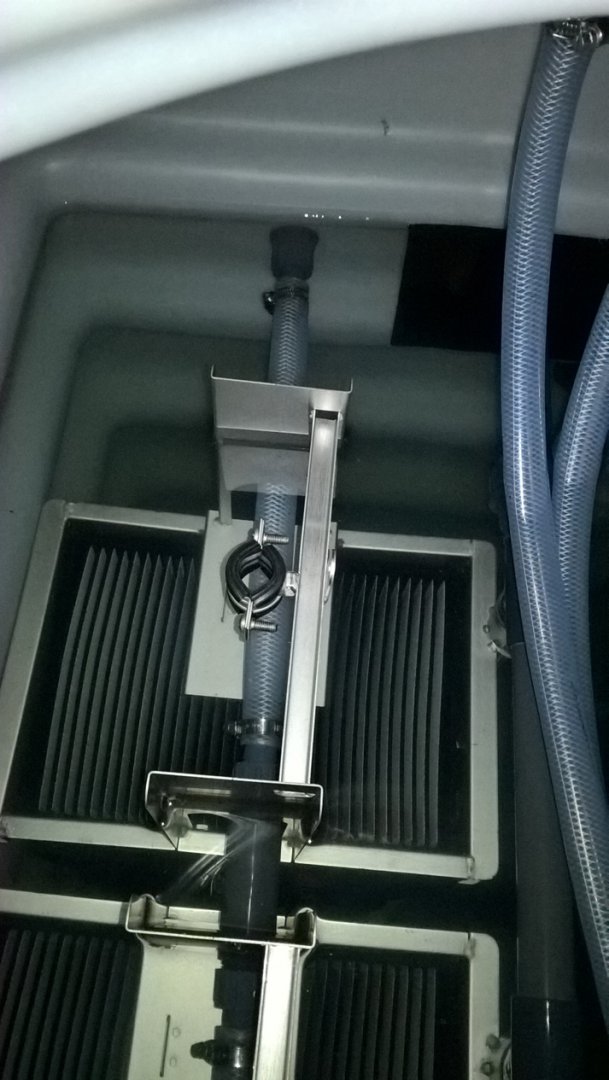

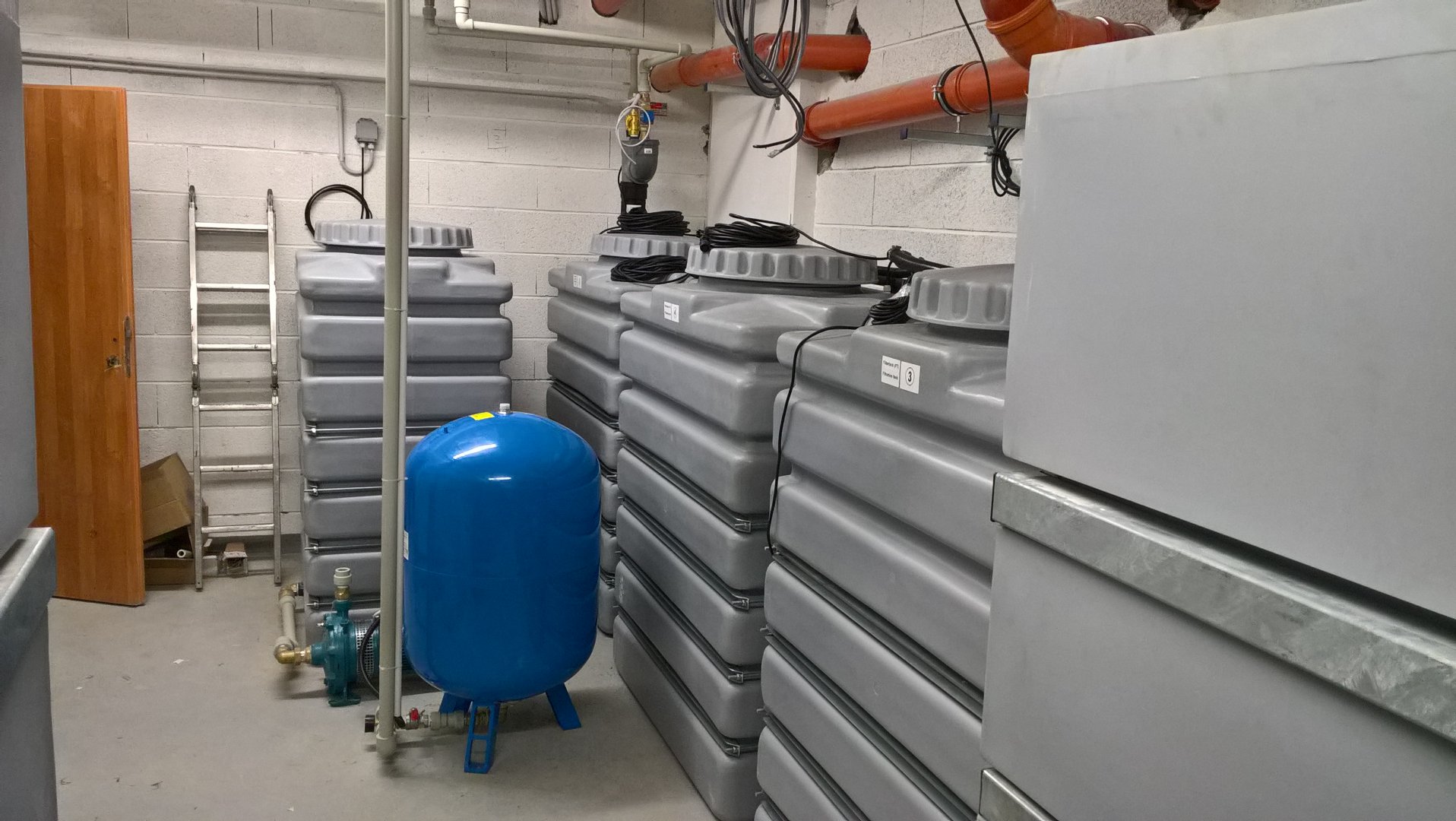

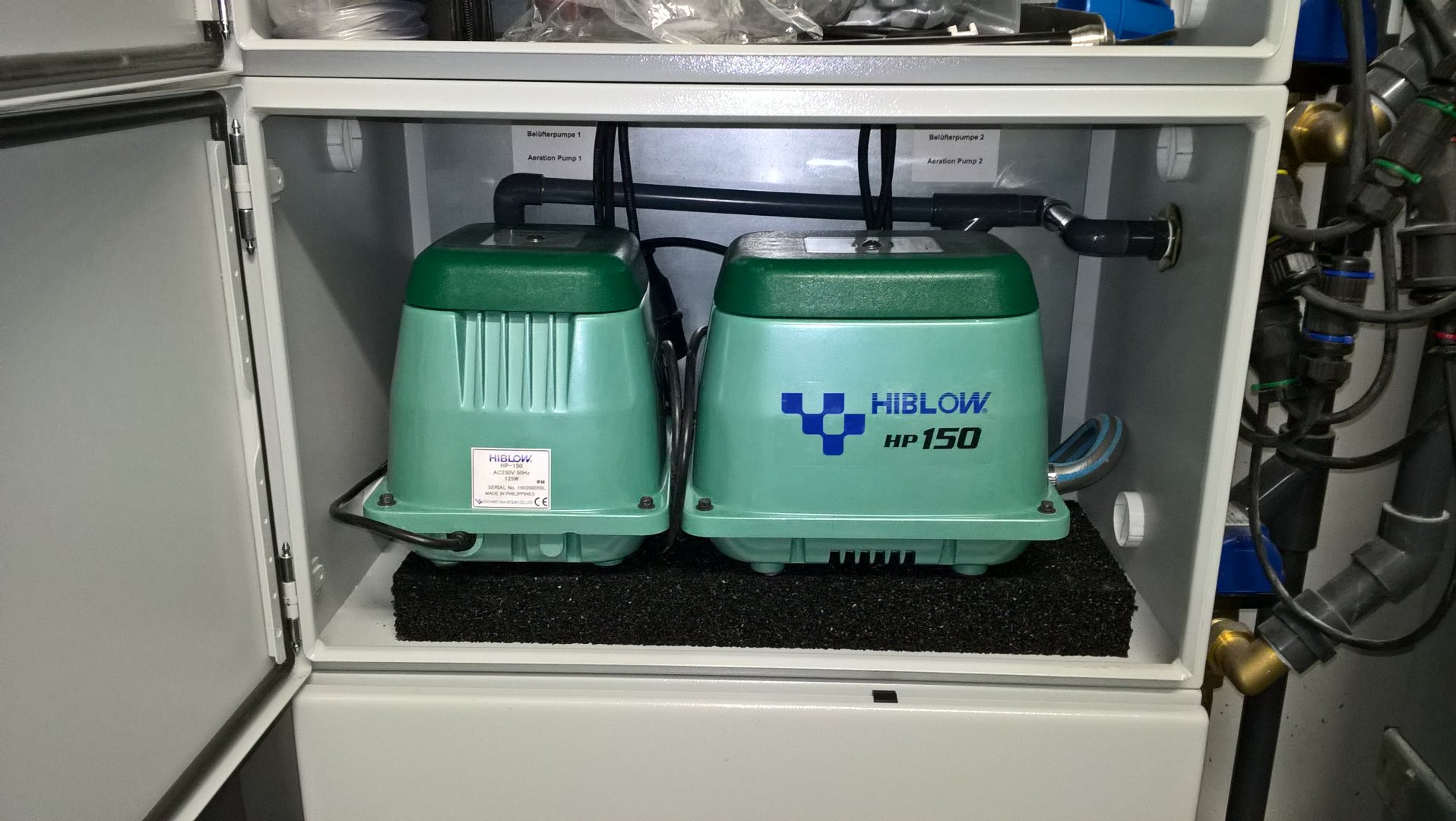

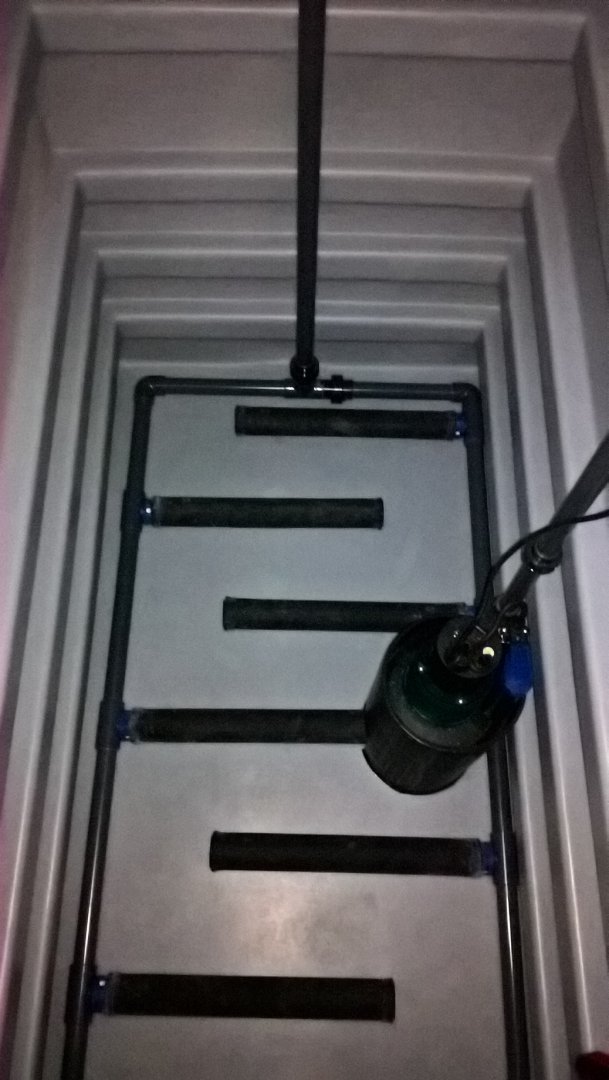

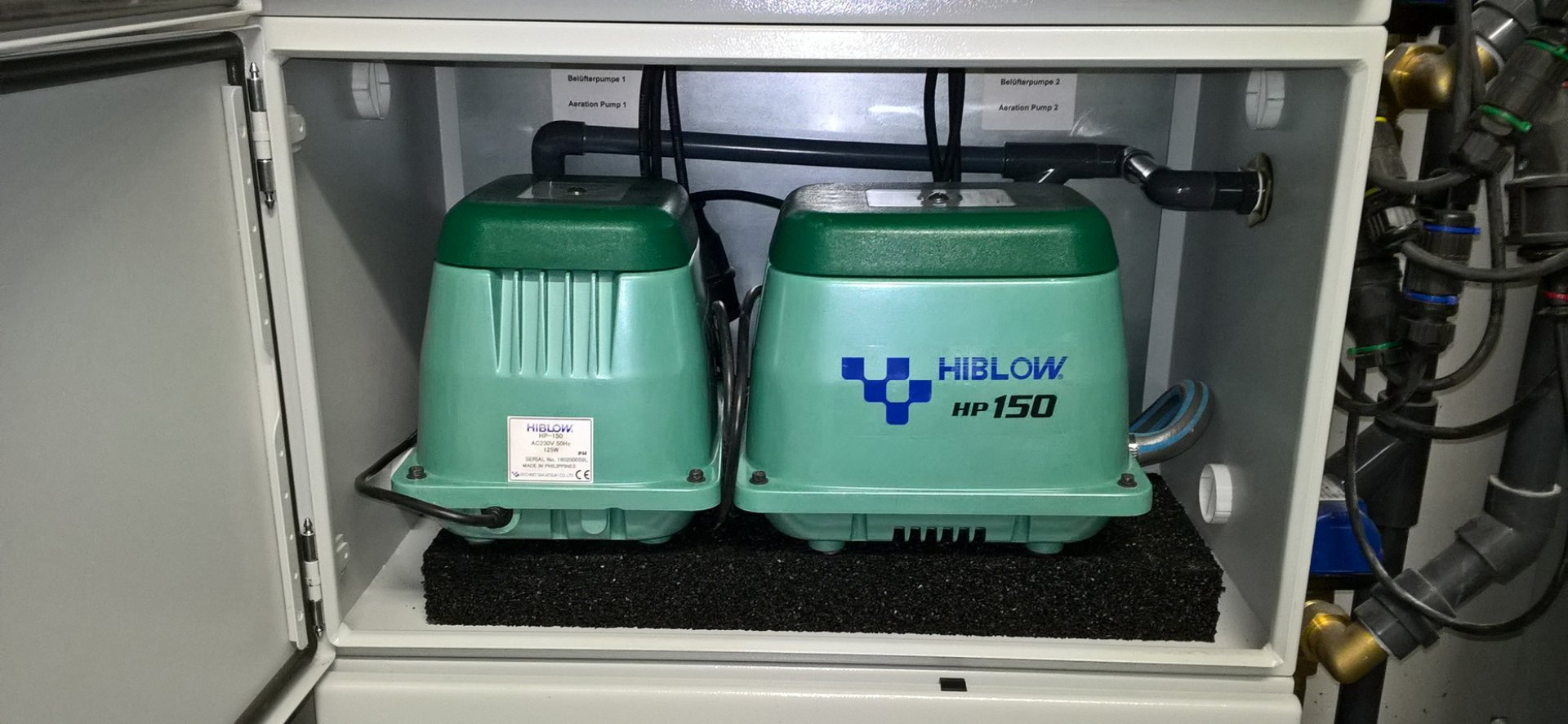

Objem jímky je 4000 l. Ze sedimentační jímky voda natéká do aerační jímky, kde dochází k intenzivnímu provzdušnění šedé vody. Objem aerační nádrže je 2 x 4000 l. Následně je voda čerpána do filtrační nádrže, kde je voda filtrována na membránových filtrech.
Dochází k odstranění zbytků nerozpuštěných látek a fyzikální dezinfekci upravené vody. Mikroorganismy obsažené v šedé vodě jsou odfiltrovány. Účinnost filtračních membrán je 99,9999 %.

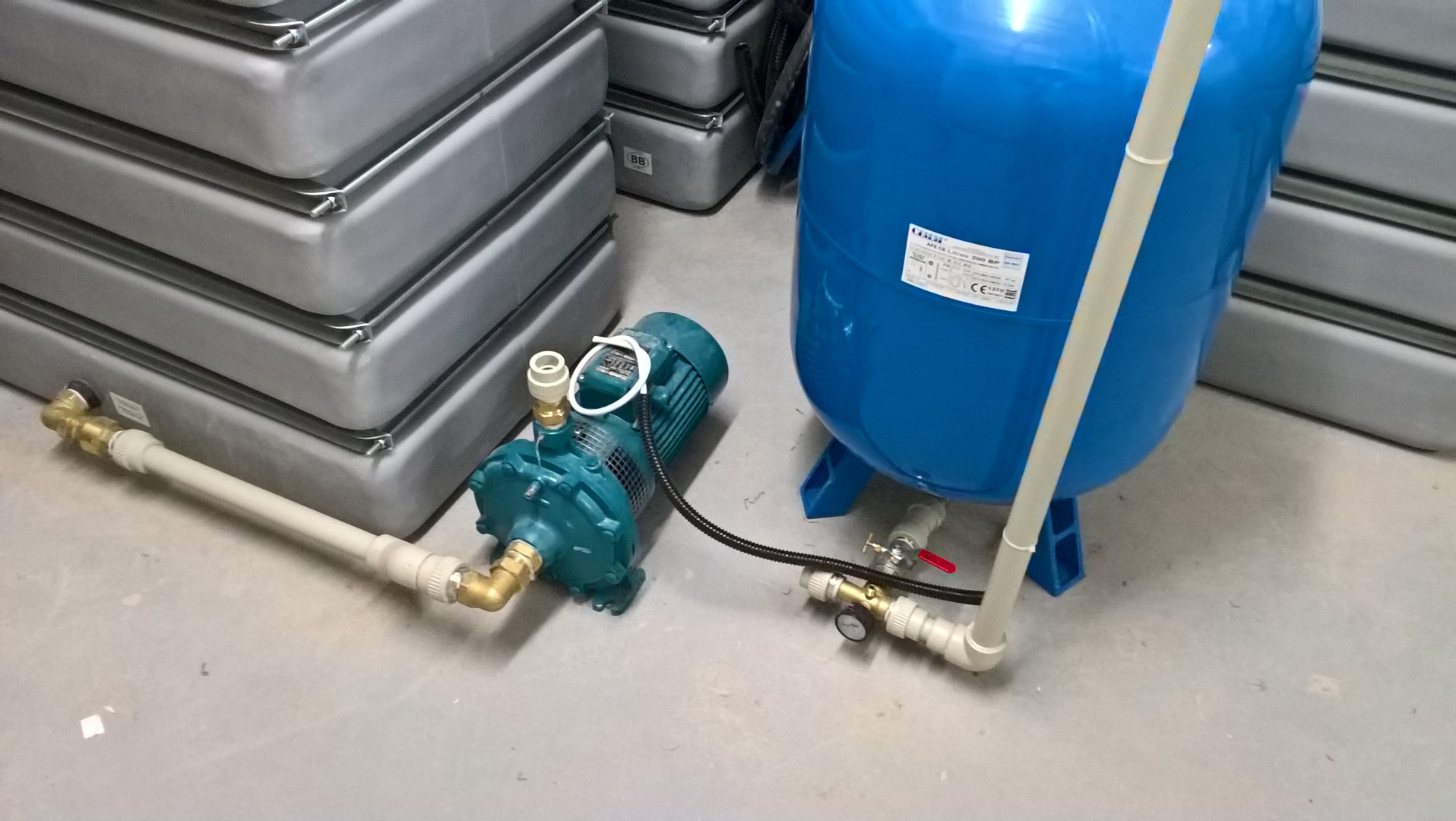

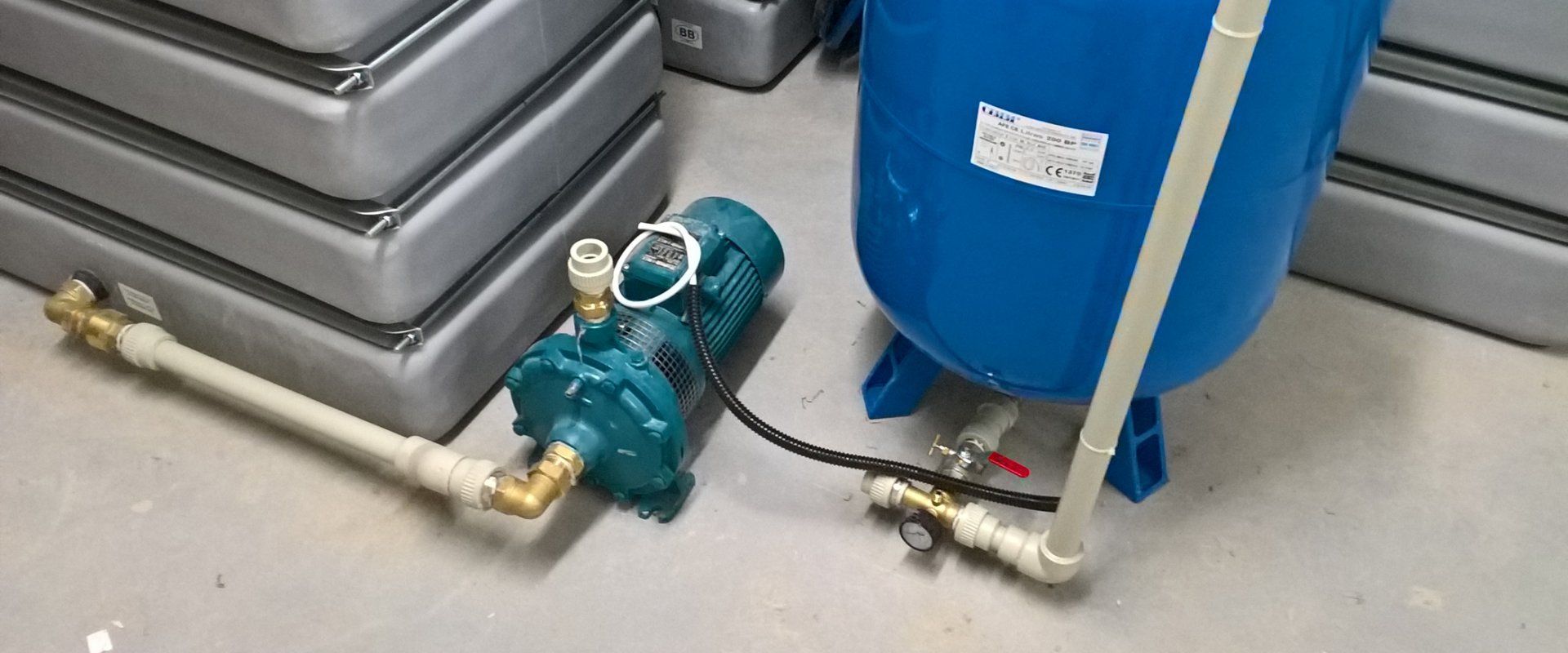

Objem filtrační nádrže je 2 x 1000 l. Z filtrační nádrže je voda čerpána do nádrže užitkové vody. Odtud je upravená voda distribuována do spotřeby. V případě nedostatku šedé vody je jímka dopouštěna vodou dešťovou. Doporučujeme dešťovou vodu filtrovat na průmyslovém filtru s porozitou filtračního síta 150 um.

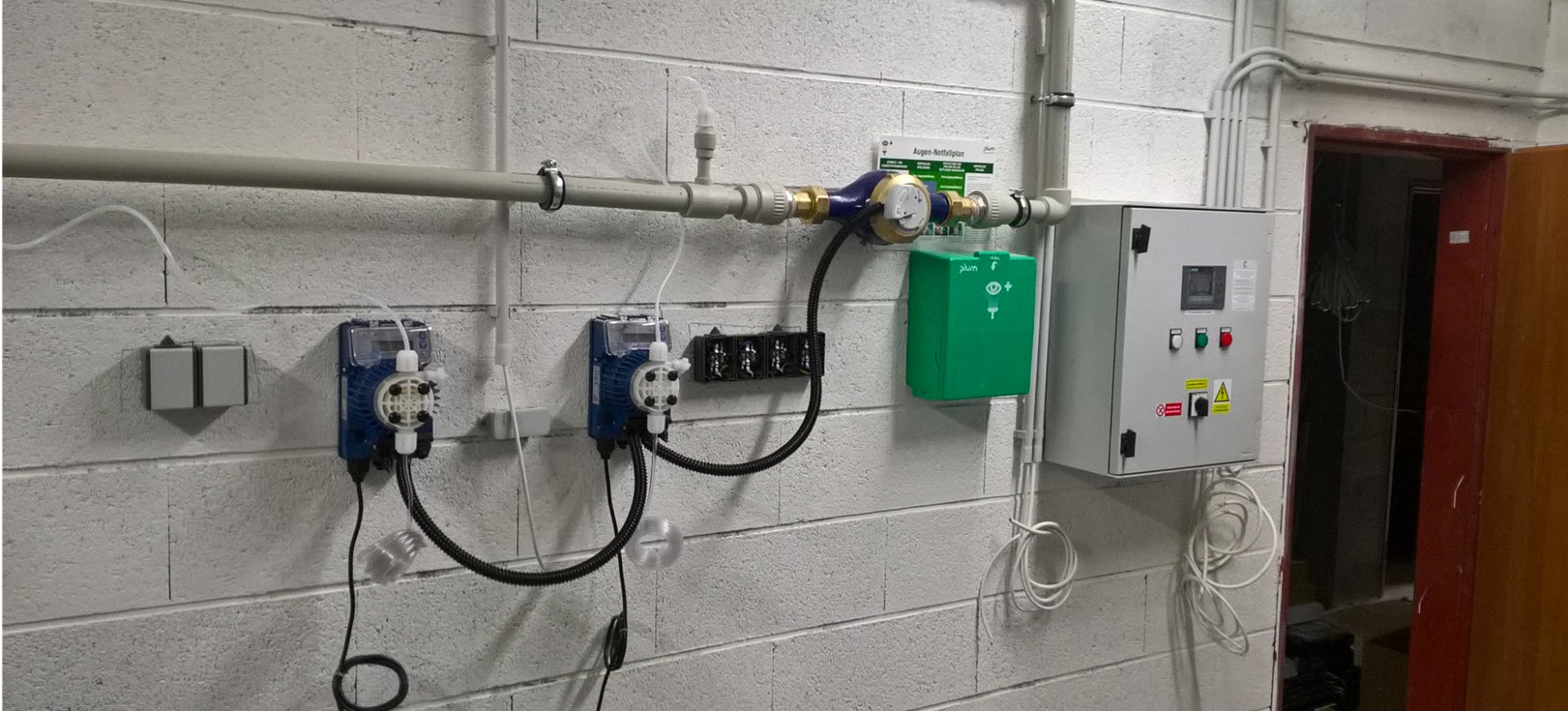

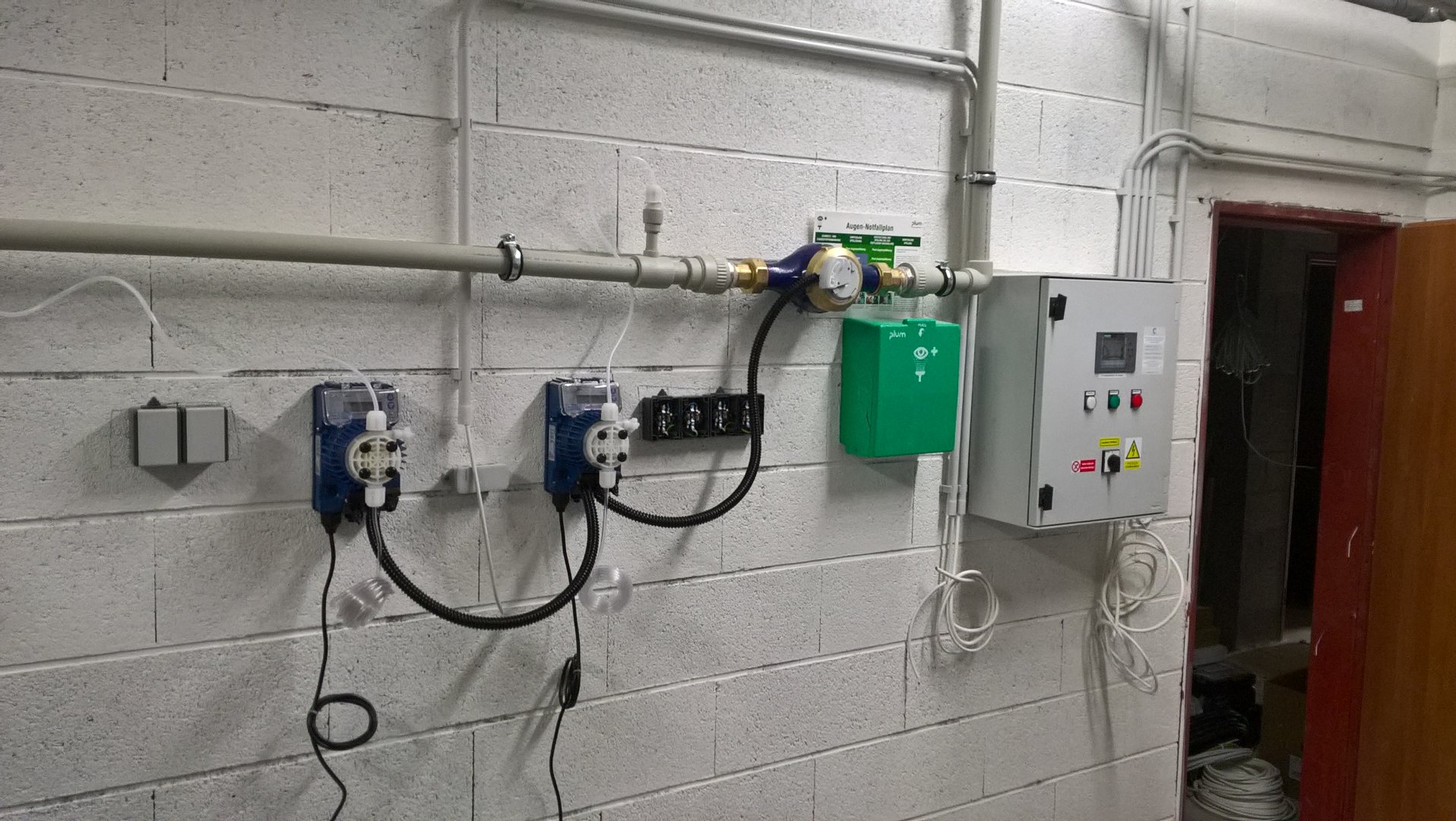

Vzhledem k možnému riziku mikrobiální kontaminace jímky upravené vody ptačím trusem a dalšími nečistotami je výstup upravené vody vybaven dávkovací stanicí.
Živostnost filtračních membrán – odhad 10–15 let
Odhad provozních nákladů – 0,8 -1 kWh/m3/ den upravené vody
Požadavek na prostor – doporučujeme, aby nad jímkou s membránami byl manipulační prostor min. 80 cm.

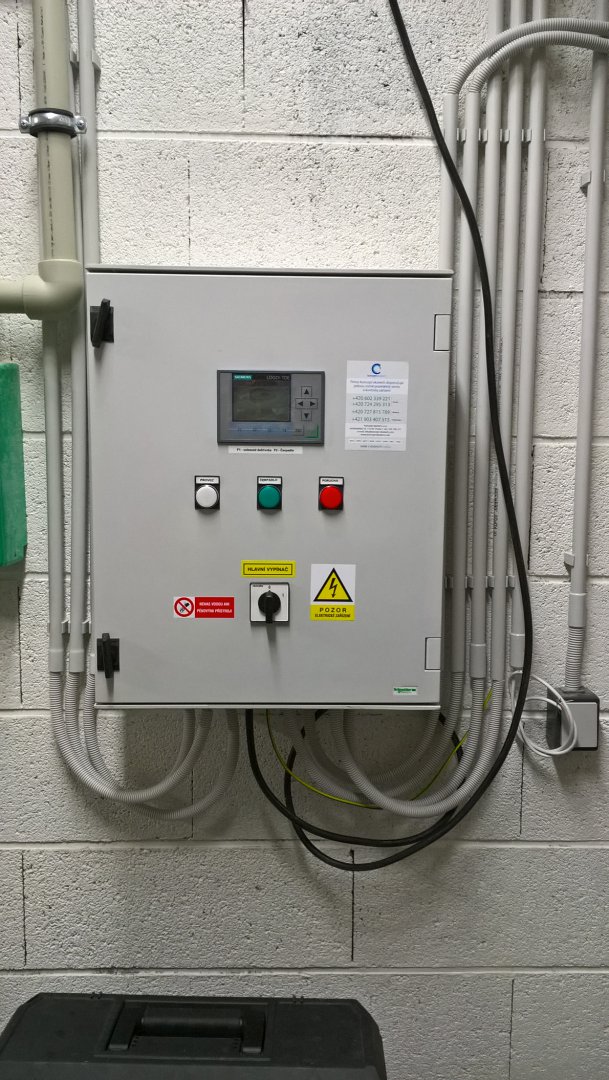

Řídicí jednotka – modul Siemens Logic.
Výhody navrženého řešení
- výhodou samostatné sedimentace a provzdušňování je vyšší zabezpečení membrán v případě, že uživatel vypustil nevhodné kapaliny do systému (jako je olej/tuk nebo čištění kartáčů po malování stěn apod.)
- výrobce GreenLife je v oblasti využívání dešťové a šedé vody partnerem Skanska PL
- nabízíme prodlouženou záruku na 5 let
- nabízíme servis do 24 hod. od nahlášení
- nabízíme systém, který se lépe vypořádá s problémem huminových kyselin v dešťové vodě a požadavky Hygienické stanice (HSHMP)
- nabízíme systém, který bude mít provozní náklady cca na úrovni 20 % oproti konkurenčním

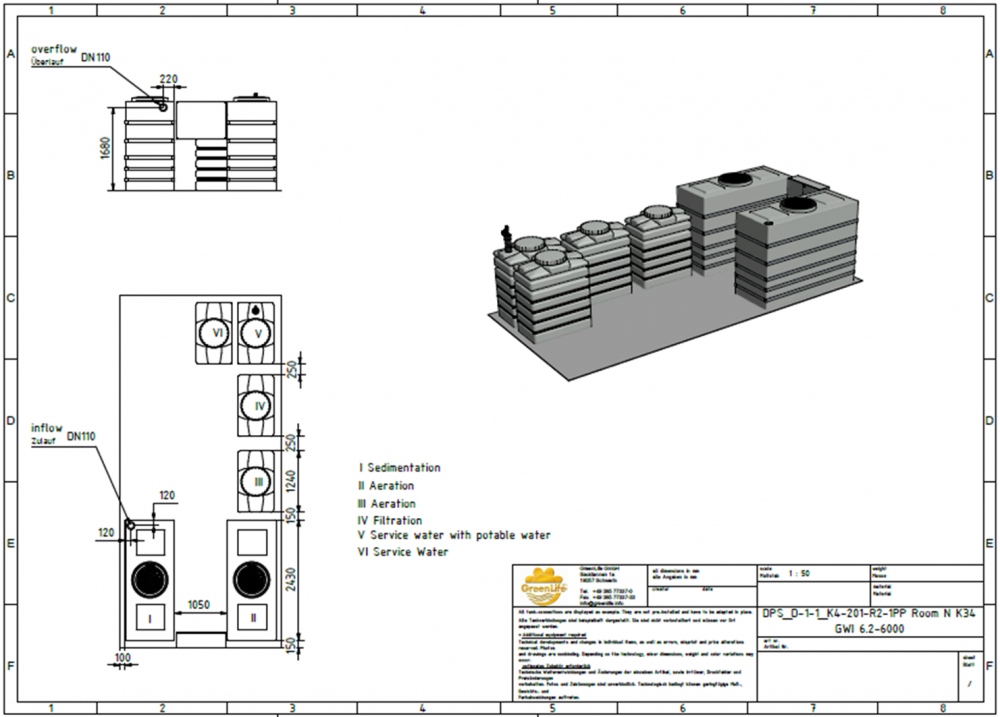

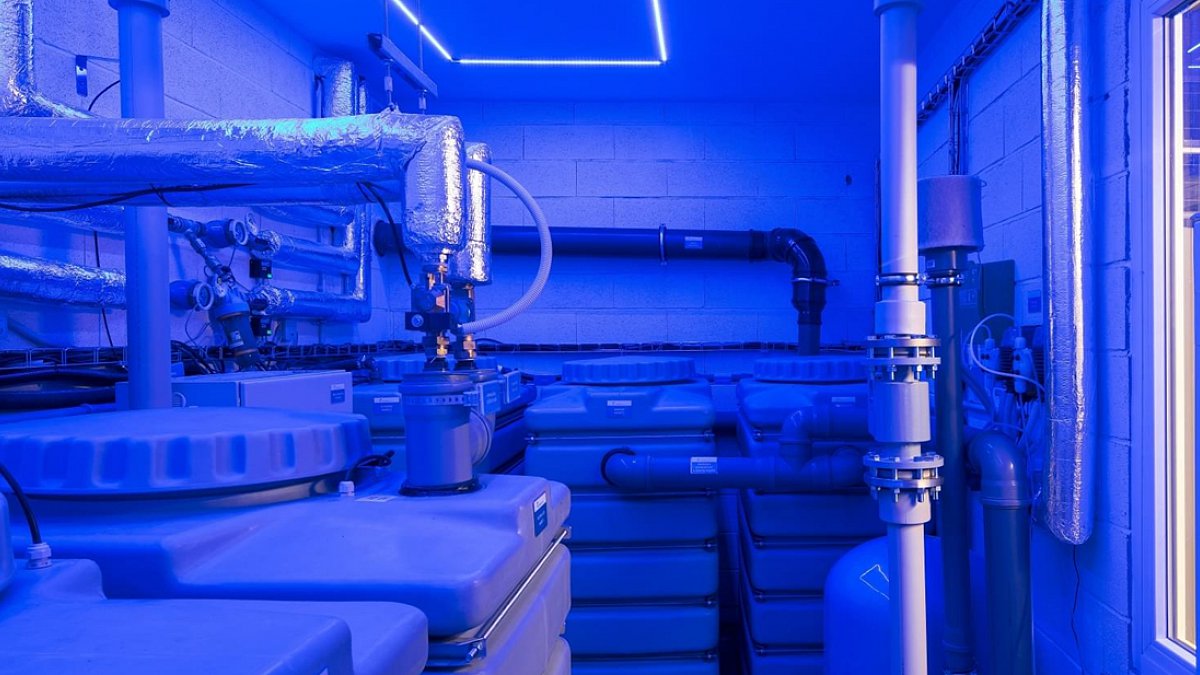

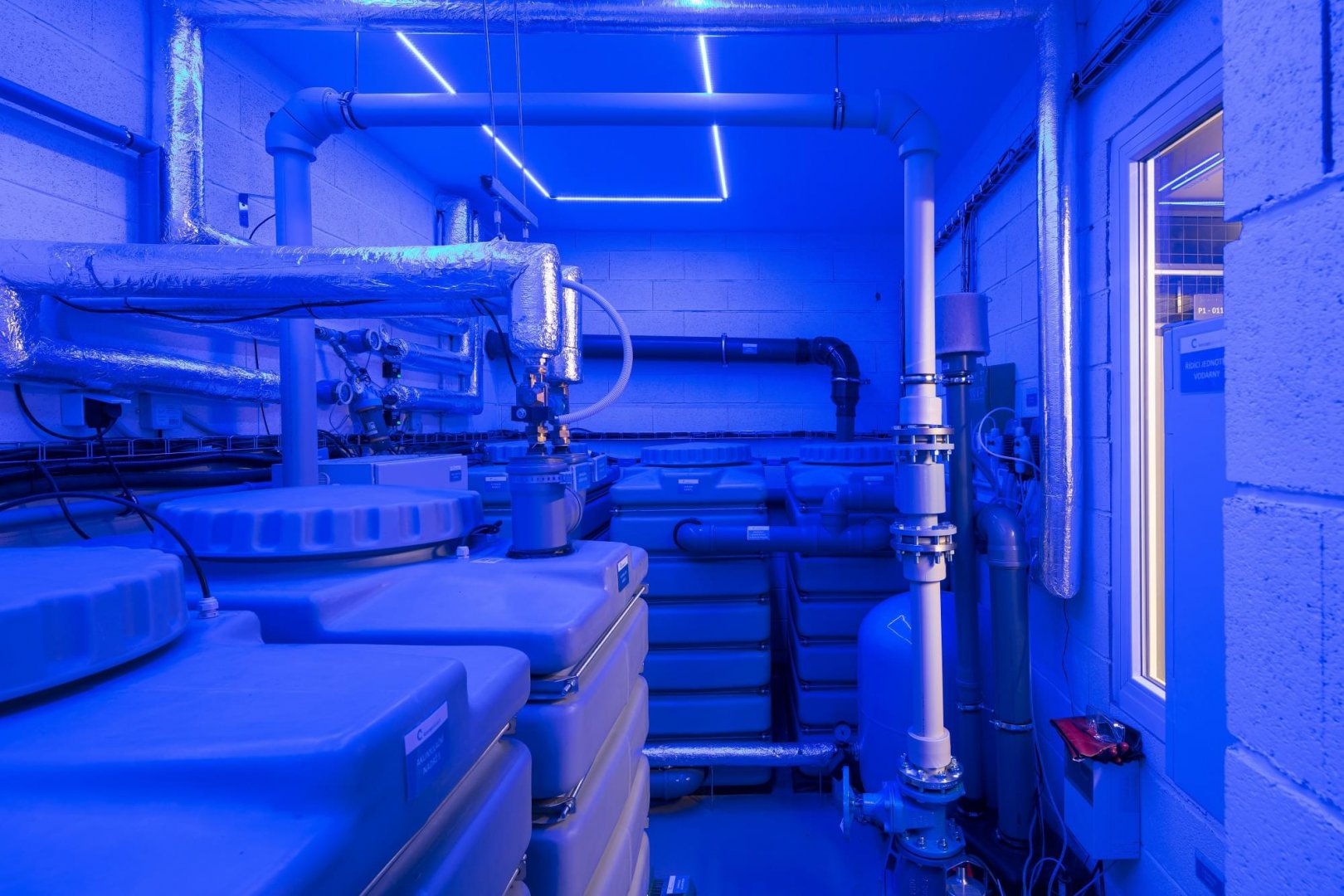

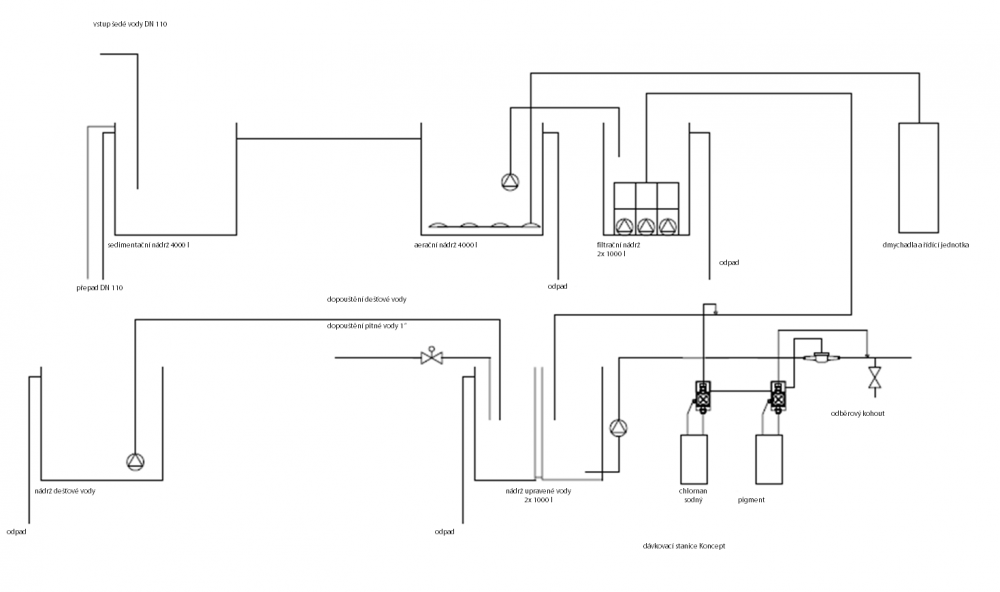

Instalační schéma a prostorové dispozice
Dosažený přínos technologie a hodnocení provozovatele
Bytový dům Botanica K byl pro nás v mnoha ohledech přelomový, protože jsme jej od počátku připravovali tak, aby získal vysoké hodnocení environmentální certifikace BREEAM. Jeho součástí bylo také promyšlené hospodaření s pitnou vodou, jejíž spotřebu se nám podařilo snížit celkem až o 40 % dvěma způsoby. Instalací úsporných armatur pokleslo množství odebírané pitné vody cca o 14 %. Část odpadních vod z umyvadel, van a sprch jsme recyklovali na tzv. šedou vodu, kterou jsme následně využili především ke splachování toalet. Tak jsme snížili spotřebu pitné vody o dalších 26 %.
Petr Dušta Ing. - Senior projektový manažer Skanska Reality
Provoz technologie je v rámci obou etap (K1/2 i K3/4) průběžně monitorován a vyhodnocován.
Provozovatel tak mohl v září roku 2022 konstatovat, že celková úspora za dobu provozu technologie přesáhla 10 000 000 litrů pitné vody.
